　　干式噴漆室是目前技術上完備的噴漆室之一，它改變了老式噴漆室工作區污染嚴重、漆霧處理能力差、安全性差、性能不穩定、不能滿足環保要求等狀況。
　　

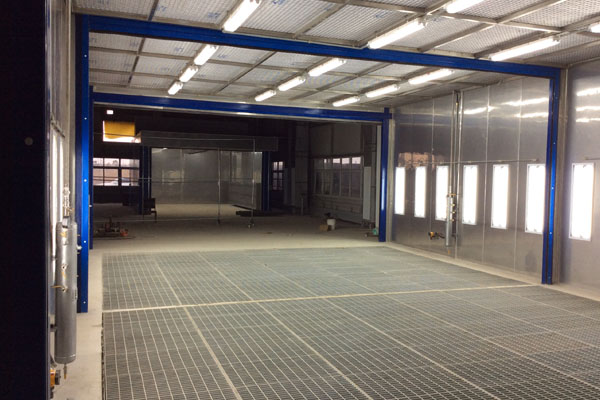

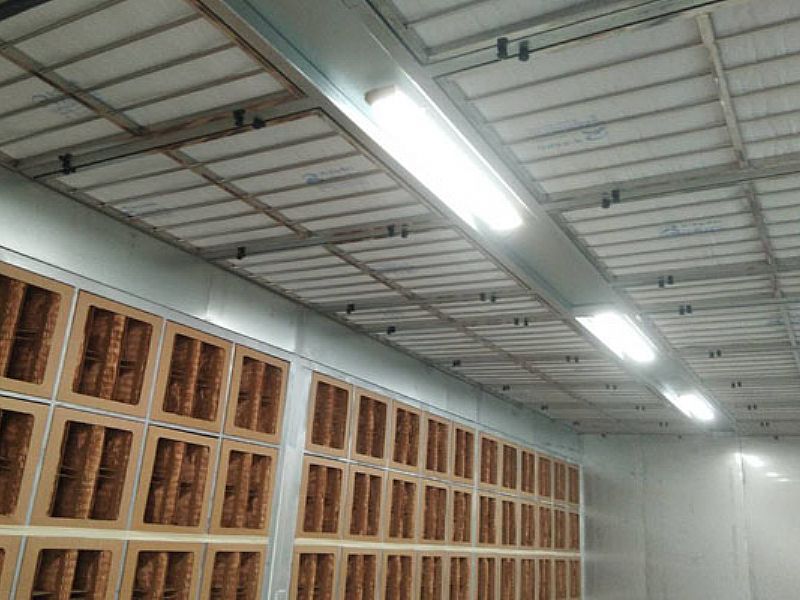

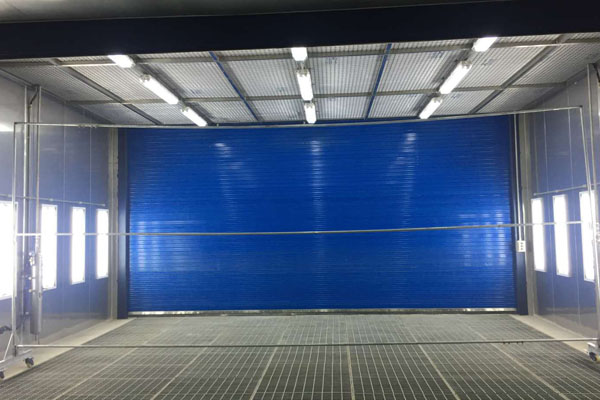

　　室體是噴漆的工作區域。干式噴漆房的室體以鋼結構支架壁板和玻璃墻板于一體，室體前端設有工件進出通道，側面設有大型采光玻璃窗，室內寬敞明亮。室體的上部設有被動進風過濾層，使空氣按層流狀態均勻的進入噴漆室內。室體頂部的終效過濾層由一塊塊過濾板組合而成，在噴漆室頂部可以很方便地拆裝和清理。室體兩側面均勻布置有多組隔爆照明燈，保證噴漆施工所需要的照度。由于噴漆室內氣流呈垂直向下的層流狀態，而且具有一定的速度，室體壁板和玻璃墻板表面經常被氣流沖刷，幾乎不被漆霧污染，能夠保持明亮和清潔狀態，清理工作量極少。

　　
　　抽排風系統的作用是為含漆霧的空氣與百褶紙旋風分離器相接觸提供動力，并將經過百褶紙旋風分離器和活性炭有機廢氣處理裝置處理后的氣體排出室外。該系統由抽排風管道、風閥裝置、軟接裝置、抽排風防爆風機、減振裝置、消音室等組成。風道內迷宮式擋板由優質碳鋼板制作，排風管由厚1。5mm優質碳鋼板制作，并進行防腐處理和減振處理。考慮到噪聲對其他操作環境的影響，該抽風機組安放在車間外并配置一套消音室，保證設備噪聲不大于75dB（A）。
　　




產品特點與技術

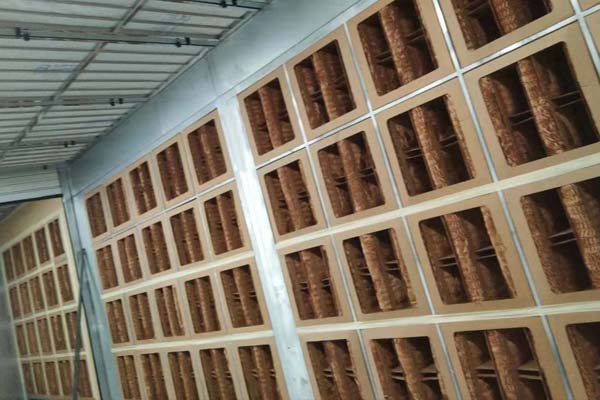

　　干式噴漆房一改傳統水簾、水泉漆霧凈化室用水量大、水之捕捉漆霧率低、水泵及水聲噪音大、水的污染及水花飛濺等缺憾。干式噴漆室具有工藝優良、凈化率高，無再污染，運行成本低，使用方便、易于維護等優點。干式噴漆室（干式噴漆房）下抽風凈化漆霧材料可選用金屬葉片檔板、纖維襯墊、風巢紙過濾器，百褶紙分離器。而百褶紙分離器是屬于可處置空氣帶漆分離系統類型，由雙層紙板組成，經過打孔、褶疊和粘合成形，成為V形的分離小室。在每個小室中，孔的特殊分布使氣流產生文丘里或旋風效應，使漆粒子停留并積聚在小室的V形槽中。高效分離就源于這種文丘里效應（即漆粒子的慣性與小室內氣流速度和方向局部變化的合并效果）。這種氣中帶漆分離器之所以能長期使用，主要是每一個小室都能為漆粒子積聚提供大容量。其效果極佳，依噴涂產品而定：分離效率可達90％以上，使用壽命為纖維過濾器的3-5倍，此外，即使用于稠而粘的漆料，也完全沒有表面堵塞的現象。百褶紙板技術的另一優點是能使噴漆室設計結構合理、物美。V形分離室更富于韌性。這種V形紙板分離器可以像手風琴般褶疊起來，便于運輸和儲藏。在安裝使用時這種分離器會自然地展開，與其他大卷過濾襯墊比較，更便于操作。百褶紙板分離器可以用U形鋼軌安裝在噴漆室底面或后面。在新的噴漆室設計中，這種安裝很經濟、方便。同樣，把水幕式、油幕室噴漆室改為干式噴漆室也十分容易。因此可以說，百褶紙板分離器是一種可靠、簡便易行的好產品。
　　
　　漆霧過濾凈化系統用于凈化處理噴漆室內部的過噴漆霧。百褶紙旋風分離器可以過濾掉90％以上的過噴漆霧中的油漆固體成分，而油漆中的大量有機揮發氣體將被設置在百褶紙旋風過濾器裝置后側的活性炭過濾裝置所吸附，從而達到有機廢氣處理達標排放的工藝目的。

產品用途

　　干式噴漆房具有設計先進、結構合理、外形美觀、漆霧處理效率較高、性能穩定、安全可靠、剛性強度好，照明無陰影等優點。干式噴漆室主要由室體系統、被動進風過濾系統、漆霧過濾系統、有機廢氣處理系統、抽排風系統、照明系統、控制系統等部分組成。
